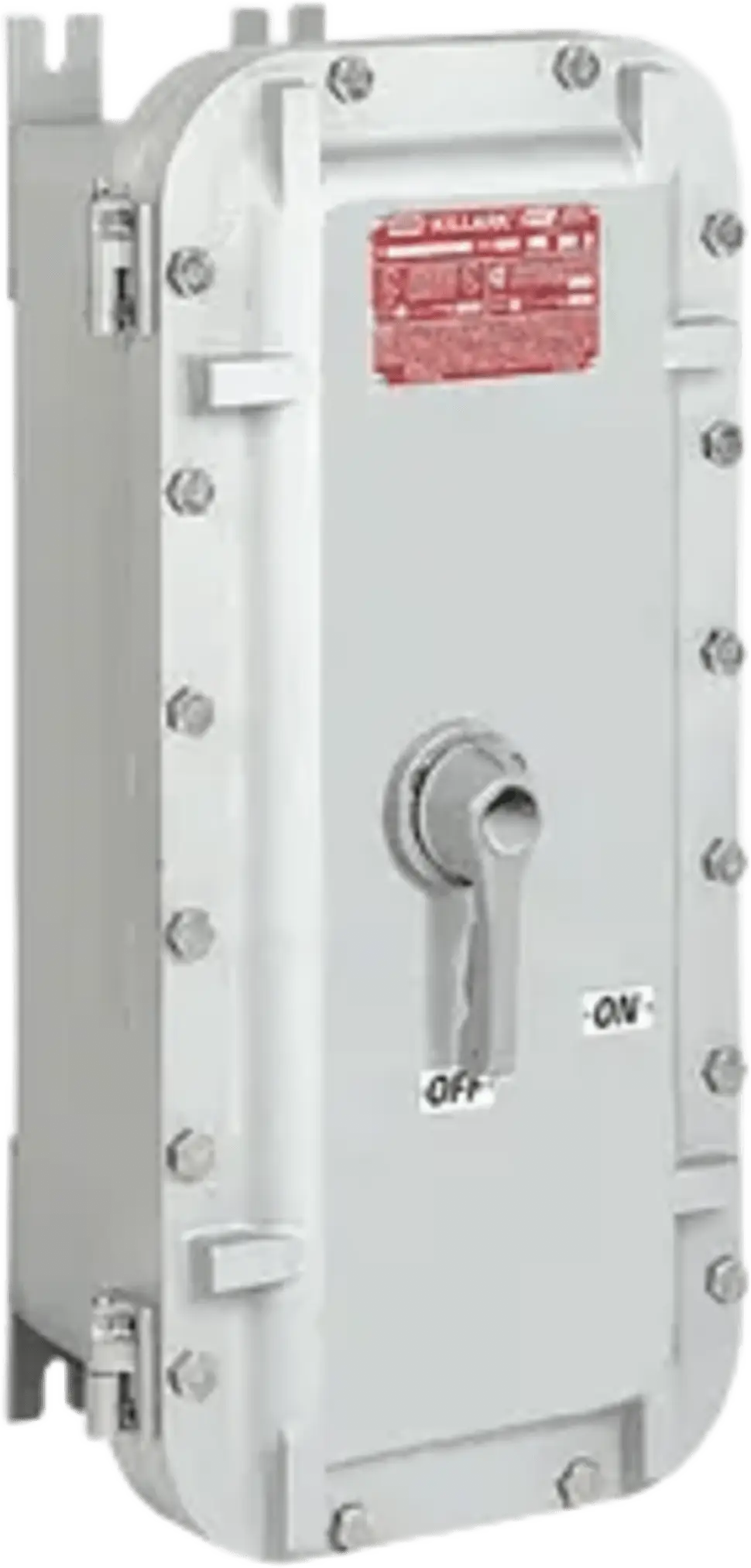

Enclosure para Circuit Breaker / Serie B7C / 150A 600VAC 3 Polos / Marco FDB / Aluminio / NEMA 3 4 4X 7 9 / Clase I II III Div 1&2 / Wall Mount

Descripción

Killark modelo: B7CB-WFDB-63150

Enclosure para circuit breaker de la serie B7C diseñado para aplicaciones en ambientes hostiles y peligrosos. Fabricado en aluminio libre de cobre con acabado lacado, ofrece protección para interruptores de circuito de 150A y 600VAC. Certificado para zonas clasificadas Clase I, II y III Divisiones 1 y 2 con clasificación NEMA 3, 4, 4X, 7 y 9. Ideal para refinerías petroleras, plantas químicas y áreas con presencia de gases inflamables, polvos combustibles o condiciones corrosivas. Construcción robusta con montaje en pared y operación hasta 40°C máxima.

Características Generales

• Serie: B7C
• Tipo: Caja para interruptor
• Material: Aluminio, libre de cobre (menos de 4/10 of 1%)
• Acabado: Laca
• Color: Aluminio
• Tipo de Enclosure:  Atornillado
• Tipo de Montaje: Muro
• Número de Polos: 3
• Temperatura Máxima de Operación: 40°C
• Número de Conductores: 4

Especificaciones Eléctricas

• Amperaje: 150 A
• Voltaje Primario: 600 VAC/250 VDC
• Frecuencia: 60 Hz

Dimensiones y Peso

• Altura: 26.25 in
• Ancho: 12.5 in
• Profundidad: 10.75 in
• Peso: 80 lb

Certificaciones y Aplicaciones

• Clase I: Divisiones 1 & 2, Groups B, C, D
• Clase I: Zones 1 & 2, Groups IIB+H2, IIA
• Clase II: Divisiones 1 & 2, Groups E, F, G
• Clase III: Divisiones 1 & 2
• NEMA: 3, 4, 4X, 7(B, C, D), 9(E, F, G)
• CSA File: LR11714
• UL File: E83969

Documentación

• ✉️ Killark Catalog
• ✉️ B7CB Engineering Drawing
• ✉️ B7CB Sales Drawing
• ✉️ B7CBWFDB63150 Specification Sheet English
• ✉️ B7CB-WFDB-63150 Specification Sheet French
• ✉️ B7C Series Prism Circuit Breakers Specification Sheet

Manuales de Instalación

• ☍ KIL_B7CB Series Mounting Pan IOM_K1159
• ☍ Ground Lugs IOM K0974

Recursos Adicionales

• ☁️ B7CB 3D File
• ☁️ Prop 65 Notice
